CATÁLOGO
SEDILES S.A., buscando el mejor servicio a sus clientes, edita este catálogo para facilitarles la petición de productos (incorporamos los códigos de identificación), y darles la información necesaria para el uso adecuado de los mismos.
Hemos incluido los cables más usuales de nuestros fabricados, pero si lo que necesita no se encuentra en este catálogo no dude en llamarnos, y estudiaremos su petición.
Cualquier sugerencia para las sucesivas ediciones de este catálogo, será bien recibida, así que esperamos su colaboración para mejorarlo.
Puede ponerse en contacto con nosotros en los teléfonos: 976 786027 y 976 786207 o si lo prefiere en el fax: 976786387
(1) Conductores de cobre electrolítico recocido clase 1
(2) Aislamiento de PVC tipo TI1. Colores según tabla del Anexo 1.
Conductores de cobre desnudo |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
2.80 |
501 / 010400000XX |
2.50 |
3.40 |
501 / 010500000XX |
4 |
3.90 |
501 / 010600000XX |
Conductores de cobre estañado |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
2.80 |
521 / 010400000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada:Instalación en conductos situados sobre superficies o empotrados, o en sistemas cerrados análogos.
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 1
(2) Aislamiento de PVC tipo TI1. Colores según tabla del Anexo 1.
Conductores de cobre desnudo |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
2.80 |
501 / 010400000XX |
2.50 |
3.40 |
501 / 010500000XX |
4 |
3.90 |
501 / 010600000XX |
Conductores de cobre estañado |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
2.80 |
521 / 010400000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Instalación en conductos situados sobre superficies o empotrados, o en sistemas cerrados análogos.
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 2.
(2) Aislamiento de PVC tipo TI1. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
6 |
4.80 |
502 / 010700000XX |
10 |
6.10 |
502 / 010800000XX |
16 |
7.10 |
502 / 010900000XX |
25 |
8.90 |
502 / 011000000XX |
35 |
10.00 |
502 / 011100000XX |
50 |
11.70 |
502 / 011200000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Instalación en conductos situados sobre superficies o empotrados, o en sistemas cerrados análogos.
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento de PVC tipo TI1. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
0.50 |
2.20 |
503 / 010100000XX |
0.75 |
2.40 |
503 / 010200000XX |
1 |
2.60 |
503 / 010300000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Montaje fijo protegido, en el interior de aparatos y en el interior o sobre las luminarias.
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento de PVC tipo TI1. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
3.00 |
504 / 010400000XX |
2.50 |
3.70 |
504 / 010500000XX |
4 |
4.20 |
504 / 010600000XX |
6 |
4.80 |
504 / 010700000XX |
10 |
6.70 |
504 / 010800000XX |
16 |
7.90 |
504 / 010900000XX |
25 |
9.90 |
504 / 011000000XX
|
35 |
11.20 |
504 / 011100000XX
|
50 |
13.40 |
504 / 011200000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Instalación en conductos situados sobre superficies o empotrados, o en sistemas cerrados análogos.
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 1
(2) Aislamiento de PVC tipo TI3. Colores según tabla del Anexo 1.
Conductores de cobre desnudo |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
0.50 |
2.00 |
505 / 010100000XX |
0.75 |
2.20 |
505 / 010200000XX |
1 |
2.40 |
505 / 010300000XX |
Conductores de cobre estañado |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
0.50 |
2.00 |
525 / 010100000XX |
0.75 |
2.20 |
525 / 010200000XX |
1 |
2.40 |
525 / 010300000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada:Para cableado interno únicamente.
Temperatura máxima en el conductor en uso normal a 90°C. En determinadas condiciones, y durante un tiempo limitado, esta temperatura puede ser de 105°C
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 1
(2) Aislamiento de PVC tipo TI3. Colores según tabla del Anexo 1.
Conductores de cobre desnudo |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
2.80 |
506 / 010400000XX |
2.50 |
3.40 |
506 / 010500000XX |
Conductores de cobre estañado |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
2.80 |
526 / 010400000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada:Para cableado interno únicamente.
Temperatura máxima en el conductor en uso normal a 90°C. En determinadas condiciones, y durante un tiempo limitado, esta temperatura puede ser de 105°C
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento de PVC tipo TI3. Colores según tabla del Anexo 1.
Conductores de cobre desnudo |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
0.50 |
2.20 |
508 / 010100000XX |
0.75 |
2.40 |
508 / 010200000XX |
1 |
2.60 |
508 / 010300000XX |
Conductores de cobre estañado |
||
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
0.50 |
2.20 |
528 / 010100000XX |
0.75 |
2.40 |
528 / 010200000XX |
1 |
2.60 |
528 / 010300000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada:Para cableado interno únicamente.
Temperatura máxima en el conductor en uso normal a 90°C. En determinadas condiciones, y durante un tiempo limitado, esta temperatura puede ser de 105°C
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento de PVC tipo TI3. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
3.00 |
509 / 010400000XX |
2.50 |
3.70 |
509 / 010500000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada:Para cableado interno únicamente.
Temperatura máxima en el conductor en uso normal a 90°C. En determinadas condiciones, y durante un tiempo limitado, esta temperatura puede ser de 105°C
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 2.
(2) Aislamiento 0 halógenos tipo TIZ1. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
6 |
4.80 |
512 / 010700000XX |
10 |
6.10 |
512 / 010800000XX |
16 |
7.10 |
512 / 010900000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Véase la ITC-BT-16 “Instalaciones de enlace. Contadores: Ubicación y sistemas de instalación
Para más información véase la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento 0 halógenos tipo TIZ1. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
0.50 |
2.20 |
513 / 010100000XX |
0.75 |
2.40 |
513 / 010200000XX |
1 |
2.60 |
513 / 010300000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Cableado interno en locales de pública concurrencia, y en cualquier otro emplazamiento que requiera características especiales de baja emisión de humos y gases corrosivos en caso de incendio
Para más información véase la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento 0 halógenos tipo TIZ1. Colores según tabla del Anexo 1.
Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
1.50 |
3.00 |
514 / 010400000XX |
2.50 |
3.70 |
514 / 010500000XX |
4
|
4.20 |
514 / 010600000XX |
6 |
4.80 |
514 / 010700000XX |
10
|
6.70 |
514 / 010800000XX |
16
|
7.90
|
514 / 010900000XX
|
25
|
9.90 |
514 / 011000000XX
|
35 |
11.20 |
514 / 011100000XX |
50 |
13.40
|
514 / 011200000XX |
XX corresponde al color de acuerdo a los códigos del Anexo 1.
Utilización recomendada: Instalaciones en locales de pública concurrencia, derivaciones individuales en edificios y en cualquier otra instalación que requiera características especiales de baja emisión de humos y gases corrosivos en caso de incendio
Para más información véase la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión

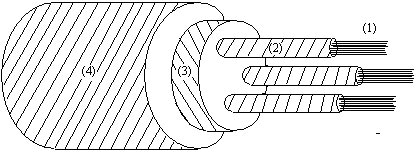

(1) Conductores de cobre electrolítico recocido clase 5
(2) Aislamiento de PVC tipo TI2. Código de colores según tabla.
Conductores |
Colores |
2 |
Azul, Marrón |
3 |
Azul, Marrón, Amarillo/Verde |
4 |
Azul, Marrón, Negro, Amarillo/Verde |
(3) Relleno de PVC (en algunas composiciones)
(4) Cubierta de PVC tipo TM2. En colores BLANCO, NEGRO o GRIS
Utilización recomendada: En locales domésticos, cocinas, oficinas; para aparatos domésticos, inclusive los que están en locales húmedos; para esfuerzos mecánicos medios (por ejemplo, máquinas de lavar, centrifugadoras y frigoríficos).
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
Nº de conductores y Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
2 x 0.75 |
6.40 |
553 / 020200001XX |
2 x 1 |
6.80 |
553 / 020300005XX |
2 x 1.50 |
8.40 |
553 / 020400005XX |
2 x 2.50 |
10.20 |
553 / 020500005XX |
2 x 4 |
11.60 |
553 / 020600005XX |
3 x 0.75 |
6.80 |
553 / 030200005XX |
3 x 1 |
7.20 |
553 / 030300005XX |
3 x 1.50 |
9.10 |
553 / 030400005XX |
3 x 2.50 |
11.00 |
553 / 030500005XX |
3 x 4 |
12.30 |
553 / 030600005XX |
4 x 0.75 |
7.40 |
553 / 040200005XX |
4 x 1 |
8.90 |
553 / 040300005XX |
4 x 1.50 |
10.10 |
553 / 040400005XX |
4 x 2.50 |
12.00 |
553 / 040500005XX |
4 x 4 |
13.80 |
553 / 040600005XX |
Para composiciones de mas conductores consultar
El código XX corresponde al color de la cubierta exterior:
01 BLANCO |
04 NEGRO |
05 GRIS |
(1) Conductores de cobre electrolítico recocido clase 5
(2) Aislamiento de PVC tipo TI2. Código de colores según tabla.
Conductores |
Colores |
2 |
Azul, Marrón |
3 |
Azul, Marrón, Amarillo/Verde |
4 |
Azul, Marrón, Negro, Amarillo/Verde |
(3) Cubierta de PVC tipo TM2. En colores BLANCO, NEGRO o GRIS
Nº de conductores y Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
2 x 0.50
|
5.20 |
552 / 020100005XX |
2 x 0.75 |
5.60 |
552 / 020200005XX |
3 x 0.50 |
5.50 |
552 / 030100005XX |
3 x 0.75 |
6.00 |
552 / 030200005XX |
4 x 0.50 |
6.10 |
552 / 040100005XX |
4 x 0.75 |
6.50 |
552 / 040200005XX |
Utilización recomendada: En locales domésticos, cocinas, oficinas; para esfuerzos mecánicos pequeños; para la alimentación de aparatos portátiles ligeros (por ejemplo, aparatos de radio, lámparas de mesa, lámparas de colgar y máquinas de oficina)
Para más información véase el Anexo 1 de la norma UNE 21-031/1, la norma UNE 21-176 y el Reglamento Electrotécnico de Baja Tensión
El código XX corresponde al color de la cubierta exterior:
01 BLANCO |
04 NEGRO |
05 GRIS |
(1) Conductores de cobre electrolítico recocido clase 5
(2) Aislamiento de PVC tipo A. Código de colores según tabla.
Conductores |
Colores |
2 |
Azul, Marrón |
3 |
Azul, Marrón, Amarillo/Verde |
4 |
Azul, Marrón, Negro, Amarillo/Verde |
(3) Cubierta de PVC ST1 Acrílico. Color NEGRO
Utilización recomendada: Instalaciones fijas de distribución de energía en redes hasta 06/1 kV
Para más información véase el Reglamento Electrotécnico de Baja Tensión
Nº de conductores y Sección |
Diámetro exterior aproximado en mm |
Código SEDILES |
2 x 1.50 |
10.00 |
562 / 02040000504 |
2 x 2.50 |
11.00 |
562 / 02050000504 |
2 x 4 |
12.80 |
562 / 02060000504 |
3 x 1.50 |
10.50 |
562 / 03040000504 |
3 x 2.50 |
11.60 |
562 / 03050000504 |
3 x 4 |
13.50 |
562 / 03060000504 |
4 x 1.50 |
11.40 |
562 / 04040000504 |
4 x 2.50 |
12.60 |
562 / 04050000504 |
4 x 4 |
14.70 |
562 / 04060000504 |
Para composiciones de mas conductores consultar
(1) Conductores de cobre electrolítico recocido clase 5.
(2) Aislamiento de PVC tipo TI2.
Conductores cableados. Identificación por colores
Nº de conductores y Sección |
Código SEDILES |
Nº de conductores y Sección |
Código SEDILES |
2 x 0.25 |
352 / 02000000000 |
16 x 0.25 |
352 / 16000000000 |
3 x 0.25 |
352 / 03000000000 |
17 x 0.25 |
352 / 17000000000 |
4 x 0.25 |
352 / 04000000000 |
18 x 0.25 |
352 / 18000000000 |
5 x 0.25 |
352 / 05000000000 |
19 x 0.25 |
352 / 19000000000 |
6 x 0.25 |
352 / 06000000000 |
20 x 0.25 |
352 / 20000000000 |
7 x 0.25 |
352 / 07000000000 |
21 x 0.25 |
352 / 21000000000 |
8 x 0.25 |
352 / 08000000000 |
22 x 0.25 |
352 / 22000000000 |
9 x 0.25 |
352 / 09000000000 |
23 x 0.25 |
352 / 23000000000 |
10 x 0.25 |
352 / 10000000000 |
24 x 0.25 |
352 / 24000000000 |
11 x 0.25 |
352 / 11000000000 |
25 x 0.25 |
352 / 25000000000 |
12 x 0.25 |
352 / 12000000000 |
26 x 0.25 |
352 / 26000000000 |
13 x 0.25 |
352 / 13000000000 |
27 x 0.25 |
352 / 27000000000 |
14 x 0.25 |
352 / 14000000000 |
28 x 0.25 |
352 / 28000000000 |
15 x 0.25 |
352 / 15000000000 |
Utilización recomendada: Porteros automáticos, y en general para señales de bajo nivel, por debajo de 48 V.
Código |
Color |
Código |
Color |
Código |
Color |
Código |
Color |
01 |
Blanco |
24 |
Blanco/Rojo |
48 |
Azul/Verde |
74 |
Rosa/Rojo |
02 |
Marrón |
25 |
Blanco/Verde |
49 |
Azul/Violeta |
75 |
Rosa/Verde |
03 |
Azul |
26 |
Blanco/Violeta |
51 |
Azul/Naranja |
76 |
Rosa/Violeta |
04 |
Negro |
27
|
Blanco/Naranja |
52 |
Azul/Turquesa |
77 |
Rosa/Naranja |
05 |
Gris |
28 |
Blanco/Turquesa |
54 |
Negro/Gris |
78 |
Rosa/Turquesa |
06 |
Rosa |
31 |
Marrón/Azul |
55 |
Negro/Rosa |
81 |
Amarillo/Rojo |
07 |
Amarillo |
32 |
Marrón/Negro |
56 |
Negro/Amarillo |
82 |
Amarillo/Verde |
08 |
Rojo |
33 |
Marrón/Gris |
57 |
Negro/Rojo |
83 |
Amarillo/Violeta |
09 |
Verde |
34 |
Marrón/Rosa |
58 |
Negro/Verde |
84 |
Amarillo/Naranja |
11 |
Violeta |
35 |
Marrón/Amarillo |
59 |
Negro/Violeta |
85 |
Amarillo/Turquesa |
12 |
Naranja |
36 |
Marrón/Rojo |
61 |
Negro/Naranja |
87 |
Rojo/Verde |
13 |
Turquesa |
37 |
Marrón/Verde |
62 |
Negro/Turquesa |
88 |
Rojo/Violeta |
14 |
Transparente |
38 |
Marrón/Violeta |
64 |
Gris/Rosa |
89 |
Rojo/Naranja |
15 |
Natural |
39 |
Marrón/Naranja |
65 |
Gris/Amarillo |
91 |
Rojo/Turquesa |
17 |
Blanco/Marrón |
41 |
Marrón/Turquesa |
66 |
Gris/Rojo |
93 |
Verde/Violeta |
18 |
Blanco/Azul |
43 |
Azul/Negro |
67 |
Gris/Verde |
94 |
Verde/Naranja |
19 |
Blanco/Negro |
44 |
Azul/Gris |
68 |
Gris/Violeta |
95 |
Verde/Turquesa |
21 |
Blanco/Gris |
45 |
Azul/Rosa |
69 |
Gris/Naranja |
97 |
Violeta/Naranja |
22 |
Blanco/Rosa |
46 |
Azul/Amarillo |
71 |
Gris/Turquesa |
98 |
Violeta/Turquesa |
23 |
Blanco/Amarillo |
47 |
Azul/Rojo |
73 |
Rosa/Amarillo |
99 |
Naranja/Turquesa |
Materiales utilizados Conductores: Cobre electrolítico recocido desnudo de acuerdo a normas UNE 20-003 y UNE 21-011 (II). Cobre electrolítico recocido estañado de acuerdo a normas UNE 20-003 y UNE 21-064.
Aislamientos:
PVC tipo TI1 de acuerdo a norma UNE 21-031/1, para una temperatura del conductor de 70°C. Aplicable preferentemente a hilos unipolares rígidos y flexibles, y conductores de los cables rígidos. No aplicable a conductores de los cables flexibles. PVC tipo TI2 de acuerdo a norma UNE 21-031/1, para una temperatura del conductor de 70°C. Aplicable preferentemente a los conductores de los cables flexibles. PVC tipo TI3 de acuerdo a norma UNE 21-031/1, para una temperatura del conductor de 90°C. Aplicable preferentemente a hilos unipolares rígidos y flexibles PVC tipo A de acuerdo a norma UNE 21-123, para una temperatura del conductor de 70°C. Aplicable a conductores rígidos y flexibles de los cables de 06/1 kV. Tipo TIZ1 de acuerdo a norma 211002 para aplicaciones con especiales requisitos de baja emisión de halógenos y gases corrosivos.
Cubiertas:
PVC tipo TM1 de acuerdo a norma UNE 21-031/1, para cubiertas de cables rígidos. PVC tipo TM2 de acuerdo a norma UNE 21-031/1, para cubiertas de cables flexibles. PVC tipo ST1 de acuerdo a norma UNE 21-123, para cubiertas de cables de 06/1 kV.
Los cables deben de ser utilizados dentro de las condiciones indicadas en las normas UNE 21-031, UNE 211002 y UNE 21-176, así como en el Reglamento Electrotécnico de Baja Tensión SEDILES S.A. no se hace responsable del uso inadecuado de los cables fuera de las condiciones de utilización indicadas en este catálogo.
También disponemos de otras gamas de cables que no están incluidas en esta página. Si quiere consultar mas gamas llámenos al 976 786027 o escribanos a info@sediles.comDiseño web INICIONET
